螺杆空压机的安装标准与要求

来源:大黄风空压机日期:2017-08-22

A.螺杆空压机安装环境布置要求
为了适应发展的需要,机房在总图的位置上应留有扩建的余地。
空气螺杆空压机直接从大气中吸气,为了减少机组的磨损、腐蚀和爆炸的可能性,机房与散发爆炸性、腐蚀性、有毒气体、粉尘等有害物质的场所必须要有一定的距离,由于螺杆空压机散热量大,特别夏季机器内气温很高,所以机房的朝向应使机器间有良好的通风,并尽量减少日晒。
螺杆空压机虽有箱体,但严禁雨水淋洒,因此螺杆空压机不宜露天安装。

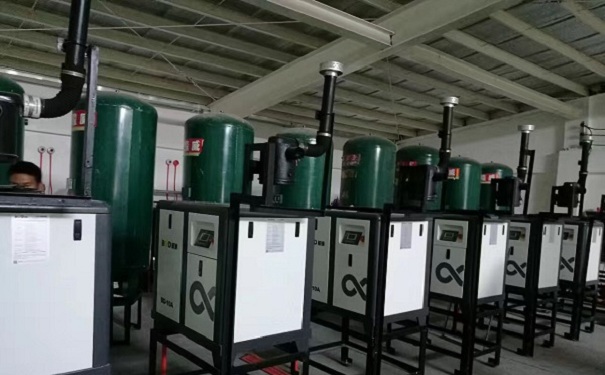

螺杆空压机房为独立的建筑。
螺杆空压机房必须装有固定灭火二氧化碳灭火设备,其手动开关必须设置在危险区之外。并随时可以触及。灭火器材二氧化碳灭火气器或粉末灭火器应放置于被保护目标附近,但应在危险区之外。


      B. 螺杆空压机机房安装要求
地面最好为光洁水泥地面,墙壁的内表面应抹白,螺杆空压机底座宜置于混凝土地面上,且平面水平度不大于0.5/1000(mm)。并在离机组200mm外四周开有沟槽,以便机组停车换油、检修或冲刷清洁地面时,油、水能从沟槽中流走,沟槽尺寸由用户自定。
螺杆空压机组放置于地面上,应确保箱底与地面贴合良好,以防产生振动,增加噪音。
对有条件的用户,机房墙面可贴上吸声板,可进一步降低噪音,但不宜用陶瓷面砖之类硬表面材料装饰墙面。
由于风冷型螺杆空压机受环境温度的影响大,因此机房通风应良好、干燥,换热空气可以用引风管引出户外或设排风机,控制螺杆空压机环境温度在-5℃~40℃内。
机房内尘埃少,空气清洁,不含有害气体及含亚硫酸等腐蚀性介质。根据你公司加工产品的性质,进风口应配有一级过滤装置。窗户流通有效面积应大于3m2

     C.电源及外围接线要求
螺杆空压机主电源为AC(380V/50Hz)三相,冷冻干燥机为AC(220V/50HZ)请确认电源。
电压降不能超过额定电压的5%,各相电压差在3%以内。
螺杆空压机电源必须使用配有隔离开关,以防止短路产生缺相运行。
检查次回路保险丝,根据螺杆空压机的功率大小选择适当的无熔丝保险开关。
螺杆空压机最好单独使用一套电力系统,避免与其他不同电力消耗系统并联使用,特别当螺杆空压机的功率较大时可能会因过大的电压降或三相电流不平衡而形成螺杆空压机过载使保护装置动作跳机。
必须接地线防止漏电造成危险,切不可接在空气输送管或冷却水管上。

     D、管路安装的要求
机组供气口已带有螺纹接管,可与您的供气管路连接,安装尺寸请参见出厂说明书。
为了避免检修时影响全站或其他机组的运行,也为了检修时可靠地防止压缩空气倒流,在机组与储气罐之间必须装截止阀门。
为了避免过滤器保养时影响用气,各过滤器管路上应设有备用管路,
支线管路必须从主管路的顶端接出,避免管路中的凝结水下流至螺杆空压机组中。
管路尽量缩短且直线,减少弯头及各类阀门以减少压力损失。
     E、空气管路的连接和布置
压缩空气管道主管路为4英寸,支路尽可能利用现有管路。
管道一般应有大于2/1000坡度,低端设有排污阀(螺塞),管道宜少弯短直阀门尽量减少。
地下管道通过主要路面时管顶埋深不小于0.7m,次要路面不小于0.4m
压力、流量仪表的装设位置及其表面大小应能使操作人员看清指示压力,其压力课刻度范围应使工作压力在表盘刻度的1/2~2/3位置。
系统安装完毕应作气压强度、气密性试验,不宜作水压试验。以相同气体的1.2~1.5倍的压力进行,以不漏为合格。

     F、空气管路的防腐
在安装完毕、试压合格之后,清除表面的灰尘、污垢、锈斑、焊渣等物之后,以涂漆为防腐处理。管路涂漆有防腐、延长管道使用年限的作用,还便于识别和美观。一般先在表面涂一遍防锈漆,在涂规定的调和漆。

     G、空气管路的防雷
管道受雷电感应的高压电一旦引入车间管道系统和用气设备,将会造成设备人身安全事故。所以管道在进入车间前应有良好的接地。


     H、螺杆空压机管道压力损失
当气体在管内流动时,在直线管段产生摩擦阻力;在阀门、三通、弯头、变径管等处产生局部阻力,从而导致气体压力损耗。

说明:管路部分总压力降还应加上弯头、异径接管、三通接头、阀门等产生的部压力损失,这些值可从有关的手册上查得

     I、螺杆空压机空压系统的通风
不管用户使用的是无油机还是注油机,也不管用户用的是空气冷却式螺杆空压机还是水冷却式螺杆空压机,都必须解决好空压房的通风问题。根据我们以往的经验,螺杆空压机50%以上的故障原因都是由于对这方面的忽视或错误理解。

空气在被压缩的过程中会有大量的热量散发出来,这些热量如果不能及时地排出空压房,会造成空压房的室温逐步升高,这样螺杆空压机吸气口的温度就会越来越高,如此恶性循环会造成螺杆空压机排气温度高而报警,同时因为高温空气的密度小而会造成产气量的减少。
