终于找到螺杆空压机管径Dn、De、D、d、Φ 的含义和区别!

来源:大黄风空压机日期:2017-07-13

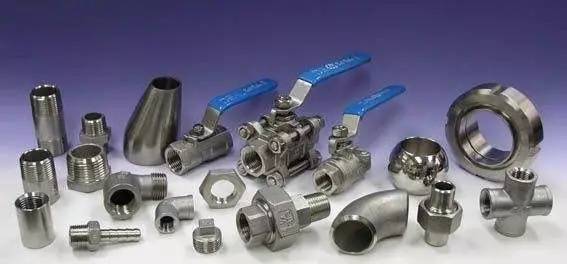

从事螺杆空压机管道方面工作的朋友在工作中一定对管件的各种口径烂熟于胸,但管径中Dn、De、D、d、Φ 这些专用符号的含义和区别你真的了解吗?我们就一起来看看它们各指示什么?

DN是指螺杆空压机管道的公称直径

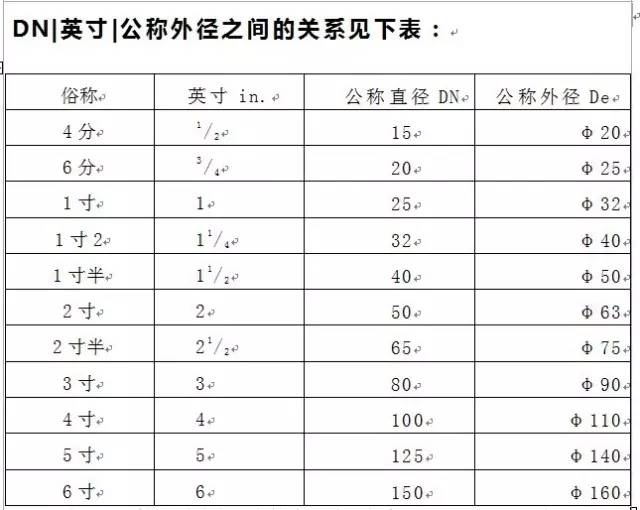

注意:这既不是外径也不是内径;应该与管道工程发展初期与英制单位有关;通常用来描述镀锌钢管,它与英制单位的对应关系如下:

4分管:4/8英寸:DN15;

6分管:6/8英寸:DN20;

1寸管:1英寸:DN25;

寸二管:1又1/4英寸:DN32;

寸半管:1又1/2英寸:DN40;

两寸管:2英寸:DN50;

三寸管:3英寸:DN80(很多地方也标为DN75);

四寸管:4英寸:DN100;


De主要是指螺杆空压机管道外径

一般采用De标注的,均需要标注成外径X壁厚的形式;

主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例,用DN、De两种标注方法如下:

DN20 De25×2.5mm

DN25 De32×3mm

DN32 De40×4mm

DN40 De50×4mm

等等……

我们习惯于使用DN来标注螺杆空压机焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道; 但是标注塑料管就又是另外一回事了;还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。

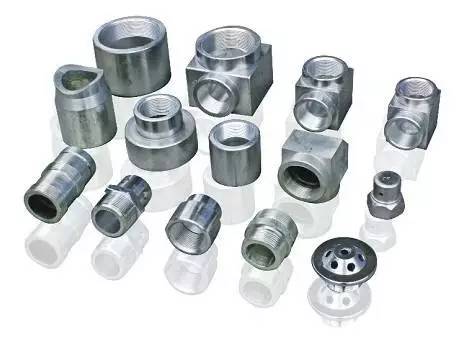

两种螺杆空压机管道材料的连接方式不外乎:丝扣连接及法兰连接。其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠。

注意:如果是两种不同材质的螺杆空压机金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。

螺杆空压机De、DN、d、ф的各自表示范围

De-- PPR、PE管、聚丙烯管 外径

DN-- 聚乙烯(PVC)管、铸铁管、钢塑复合管、镀锌钢管公称直径

d -- 混凝土管公称直径

ф-- 无缝钢管公称直径,其规格为,如ф100:108 × 4

DN15-ф22mm,DN20-ф27mm ,

DN25-ф34mm,DN32-ф42mm,

DN40-ф48mm,DN50-ф60mm ,

DN65-ф76(73)mm,DN80-ф89mm ,

DN100-ф114mm,DN125-ф140mm ,

DN150-ф168mm,DN200-ф219mm ,

DN250-ф273mm,DN300-ф324mm ,

DN350-ф360mm,DN400-ф406mm ,

DN450-ф457mm,DN500-ф508mm,

DN600-ф610mm, DN15-ф18mm,

DN20-ф25mm ,DN25-ф32mm,

DN32-ф38mm ,DN40-ф45mm,

DN50-ф57mm ,DN65-ф73mm,

DN80-ф89mm,DN100-ф108mm,

DN125-ф133mm ,DN150-ф159mm,

DN200-ф219mm ,DN250-ф273mm,

DN300-ф325mm,DN350-ф377mm,DN400-ф426mm ,

DN450-ф480mm,DN500-ф530mm ,DN600-ф630mm。
